Einleitung
Die nachfolgend beschriebene API ermöglicht es, die connectfähigen SYR Produkte im eigenen Smarthome System zu integrieren.
Produkte mit API Unterstützung
TrioDFR LS | SafeTech + | |
---|---|---|
✓ | ✓ | |
Version | >v134 | >v134 |
Allgemeine Informationen
SYR-Geräte können entweder über den AccessPoint-Modus, als WLAN Client oder über LAN betrieben werden.
Befehle:
Die SYR Connect Produkte werden über HTTP-Requests angesprochen. Bei den Requests wird zwischen den folgenden Typen unterschieden:
- GET-Request: Wert lesen
- SET-Request: Wert schreiben
Syntax / Aufbau der URL:
Die Befehlssyntax sieht für beide Requests wie folgt aus:
- http://{IP}:5333/{Gerätename}/get/Befehl
- http://{IP}:5333/{Gerätename}/set/Befehl/Wert
Gerätenamen:
Produkt | Gerätename |
---|---|
TrioDFR LS | trio |
SafeTech + | trio |
Antworten:
Die Antworten auf die Requests erfolgen im JSON Format. Die Antwort beinhaltet die ursprüngliche Anfrage, sowie das Ergebnis.
Ports:
Die Anfragen erfolgen über den Port 5333.
Fehlercodes:
Fehler werden nicht als Statuscode sondern im Payload zurückgegeben. Folgende Fehler können zurückgegeben werden:
- {getXYZ:“NSC“} NSC - Befehl existiert nicht
- {setPRF9:“MIMA} MIMA - Wert außerhalb des Einstellbereiches
Schnittstellen der Geräte
TrioDFR LS | SafeTech + | |
---|---|---|
AP Modus | ✓ | ✓ |
WLAN | ✓ | ✓ |
LAN | ✓ | ✓ |
Kommunikation / Steuerung
Die Steuerung der SYR Connect Produkte kann über die SYR Connect App, den Accesspoint des Produktes oder über das lokale Netzwerk per WLAN/LAN erfolgen.
Lokale Kommunikation über den Accesspoint
Das Einschalten des Accesspoints wird in der jeweiligen Gebrauchsanleitung des Produktes beschrieben. Die SSID des Accesspoints besteht aus „SYR{Seriennummer}. Ein Passwort ist nicht notwendig. Im Accesspoint-Modus muss folgende IP-Adresse verwendet werden:
- http://192.168.4.1
Lokale Kommunikation im Netzwerk
Die LAN Verbindung kann über einstecken des Netzwerksteckers in das Gerät hergestellt werden. Hierzu sind keine weiteren Handlungen nötig.
Die WLAN Verbindung kann sowohl menügeführt über die SYR App als auch per Befehlskette im Accesspoint Modus hergestellt werden. Mehr dazu in der Rubrik „Netzwerk/Befehle“.
Im lokalen Netzwerk muss die IP Adresse der ausgewählten Schnittstelle des Gerätes wie folgt für den Platzhalter eingesetzt werden:
- http://{IP}:5333/
Geräteinformationen - Unterstützte Geräte

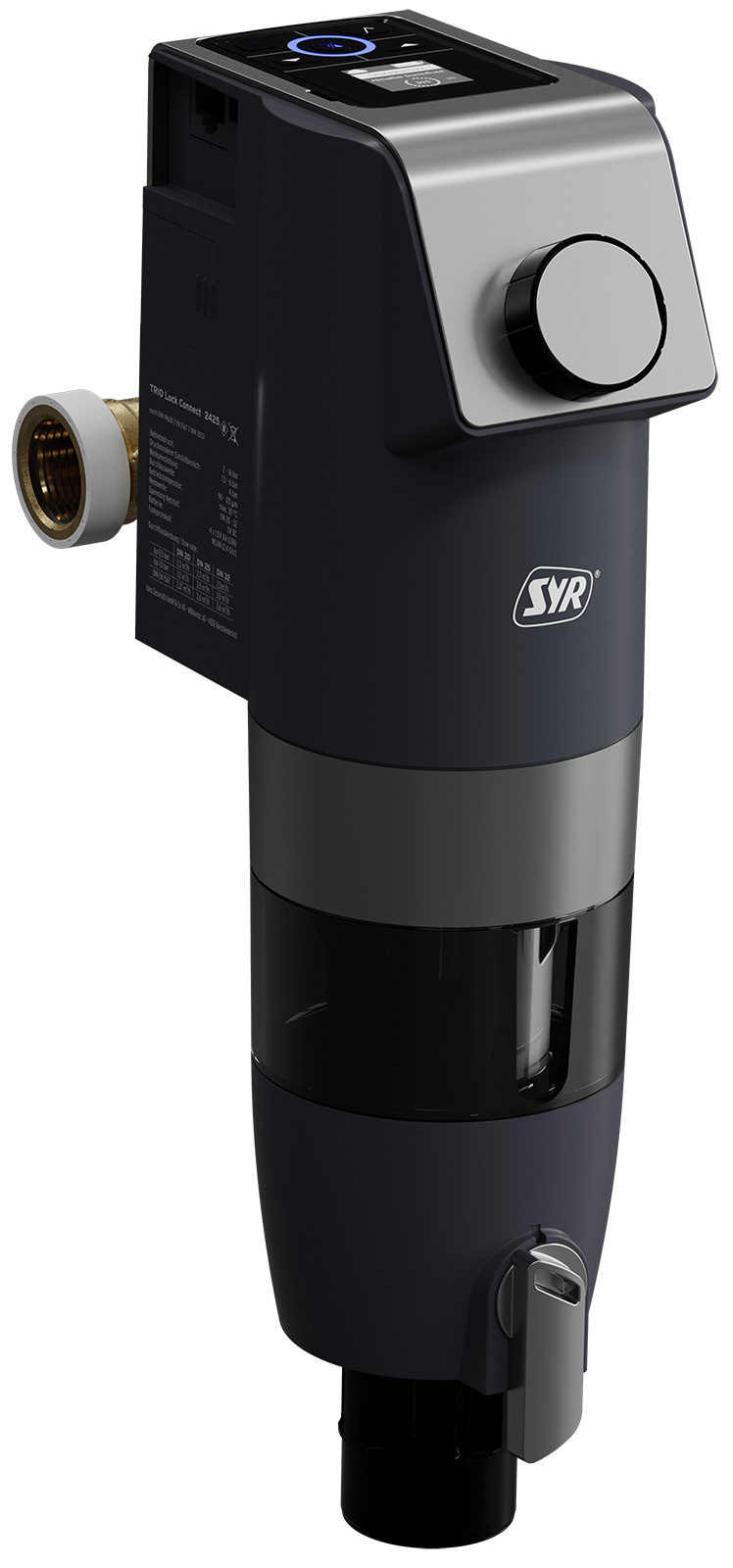

TrioDFR LS
Der SYR TRIO DFR LS Connect ist eine Kombination aus einem halbautomatischen, rückspülbaren Filter, einem Druckminderer und einem Leckageschutz. Er wird direkt hinter dem Wasserzähler auf einen SYR Universalflansch montiert.
- Verhindert Lochfraß und Korrosion
- Regelt zuverlässig den Wasserdruck
- Schützt zuverlässig vor teuren Wasserschäden und –verschwendung
- Leckageschutz-Selbstlernphase aktivierbar
- Bis zu 8 verschiedene Profile einstellbar
- Regelmäßige Durchführung eines Mikroleckagetests
- Manuelle Not-Auf Funktion
- Bei Stromausfall Notbetrieb durch Batterie

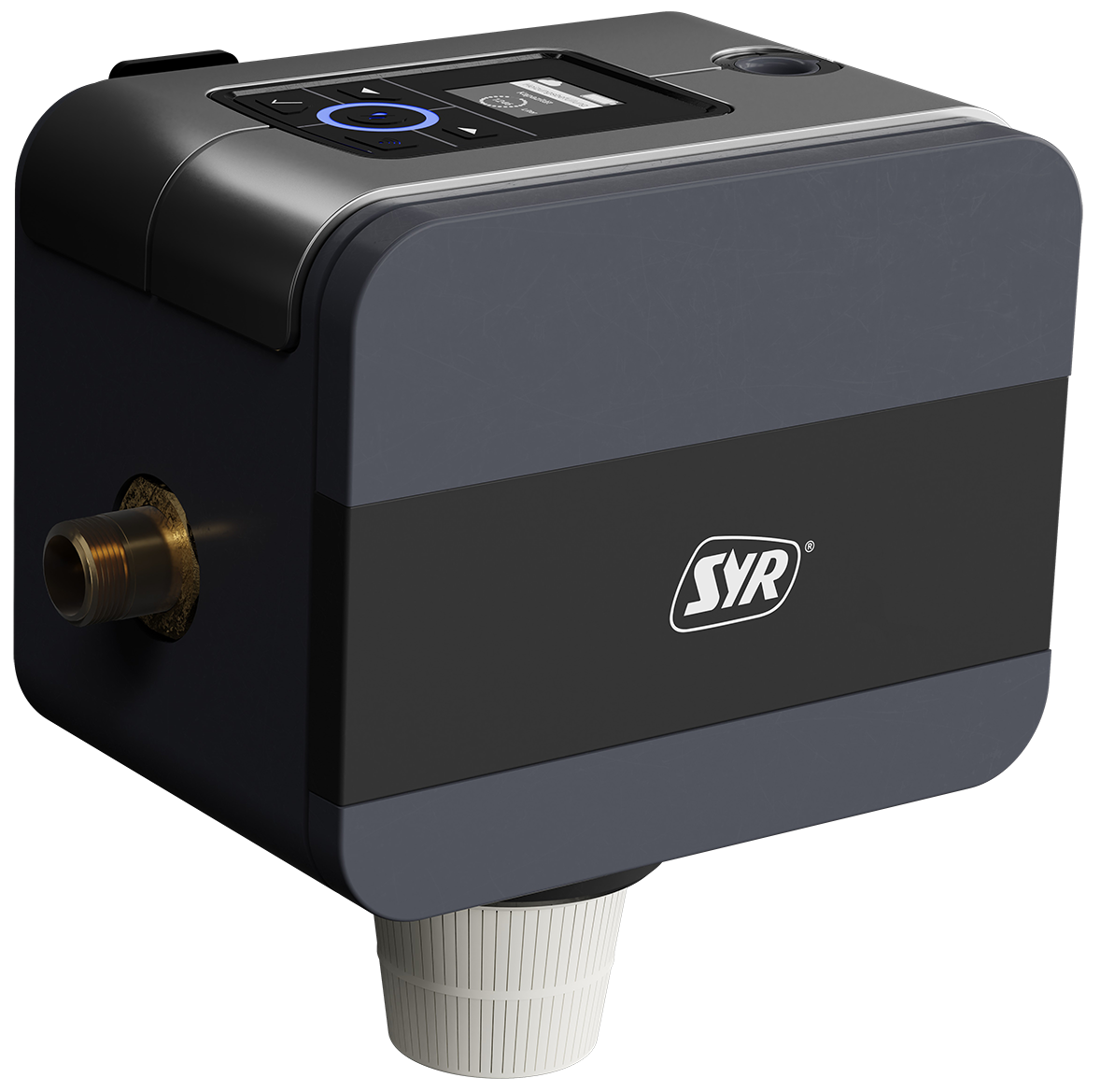

SafeTech+
Der SafeTech+ Connect Leckageschutz wird direkt hinter dem Wasserzähler auf den SYR Universalflansch (DN20-32) montiert. Bei bereits bestehenden Universalflansch kann er zwischen diesen und einen Trinkwasserfilter aus dem Hause SYR montiert werden.
- Schützt zuverlässig vor teuren Wasserschäden und –verschwendung
- Ermittelt den Härtebereich, misst Wasserdruck und -temperatur
- Leckageschutz-Selbstlernphase aktivierbar
- Bis zu 8 verschiedene Profile einstellbar
- Regelmäßige Durchführung eines Mikroleckagetests
- Manuelle Not-Auf Funktion
- Bei Stromausfall Notbetrieb durch Batterie
Leckageschutz
Bewegen der Absperrung
Beispiel Absperrung schließen
GET /set/ab/true
{
"setAB":true
}
Beispiel Position der Absperrung abrufen
GET /get/vlv
{
"getVLV":10
}
Die Absperrung kann auf die aktuelle Position abgefragt sowie geöffnet und geschlossen werden.
Gültigkeit
TrioDFR LS | SafeTech + | |
---|---|---|
✓ | ✓ | |
Version | > v134 | > v134 |
Befehle
Befehl | Typ | Beschreibung | Wertebereich | GET | SET |
---|---|---|---|---|---|
AB | bool | Absperrung Öffnen/Schließen | true/false | ✓ | ✓ |
VLV | int | Status der Absperrung | 10-21 | ✓ | X |
Zum Öffnen oder Schließen der Absperrung wird der Wert von AB auf true oder false gesetzt.
- FALSE Absperrung geöffnet
- TRUE Absperrung geschlossen
Die aktuelle Position der Absperrung kann mit VLV abgerufen werden.
- 10 Absperrung geschlossen
- 11 Absperrung schließt
- 20 Absperrung offen
- 21 Absperrung öffnet
Leckageprofile
Beispiel Profil 3 Aktivieren
GET /set/pa3/true
{
"setPA3":true
}
Beispiel Volumenleckage in Profil 1 auf 500l ändern
GET /set/pv1/500
{
"setPV1": 500
}
Beispiel Profilwechsel auf Profil2
GET /set/prf/2
{
"setPRF": 2
}
Beispiel Prüfen welches Profil ausgewählt ist
GET /get/prf
{
"getPRF": 2
}
Leckageprofile können angelegt, bearbeitet und zwischen ihnen hin und her gewechselt werden.
Gültigkeit
TrioDFR LS | SafeTech + | |
---|---|---|
✓ | ✓ | |
Version | >v134 | >v134 |
Befehle
Befehl | Typ | Beschreibung | Wertebereich | GET | SET |
---|---|---|---|---|---|
PAx | bool | Profil Verfügbarkeit | true/false | ✓ | ✓ |
PVx | int | Profil zulässiges Volumen in litern. Bei 0 ist die Volumenleckage deaktiviert | 0-9000 | ✓ | ✓ |
PTx | int | Profil zulässige Zeit in min. Bei 0 ist die Zeitleckage deaktiviert | 0-1500 | ✓ | ✓ |
PFx | int | Profil zulässiger Durchfluss in l/h. Bei 0 ist die Durchflussleckage deaktiviert | 0-5000 | ✓ | ✓ |
PMx | bool | Mikroleckage Test Aktivieren/Deaktivieren | true/false | ✓ | ✓ |
PWx | bool | Leckagewarnung Aktivieren/Deaktivieren | true/false | ✓ | ✓ |
PBx | bool | Buzzer Aktivieren/Deaktivieren | true/false | ✓ | ✓ |
PRx | int | Rückkehrzeit zu Profil Anwesend(Profil1) in Stunden. Bei 0 bleibt das Profil dauerhaft aktiv | 0-700 | ✓ | ✓ |
PRF | int | Aktuell ausgewähltes Profil | 1-8 | ✓ | ✓ |
Das Gerät hat werksseitig die Profile Anwesend(Profil 1) und Abwesend(Profil 2) hinterlegt. Die Profile 3-8 müssen aktiviert und eingestellt werden.
Mikroleckage Test
Beispiel Mikroleckage Test Starten
GET /set/dex/true
{
"setDEX":true
}
Beispiel Uhrzeit der Mikroleckage auf 04:00Uhr Einstellen
GET /set/dtt/04:00
{
"setDTT": "04:00"
}
Der Mikroleckagetest kann manuell gestartet und im Intervall terminiert werden.
Gültigkeit
TrioDFR LS | SafeTech + | |
---|---|---|
✓ | ✓ | |
Version | >v134 | >v134 |
Befehle
Befehl | Typ | Beschreibung | Wertebereich | GET | SET |
---|---|---|---|---|---|
DEX | bool | Startet den Mikroleckage Test | true | X | ✓ |
DRP | int | Stellt das Test Intervall ein | 1-3 | ✓ | ✓ |
DSV | int | Status der Mikroleckage. Prüft ober Test Aktiv ist oder nicht. | 0-3 | ✓ | X |
DTT | string | Stellt die Uhrzeit ein wann der Test ausgeführt wird. Format "00:00" | - | ✓ | ✓ |
Mit dem Befehl DSV wird der Status der Mikroleckage abgerufen.
- 0 Test nicht Aktiv
- 1 Test Aktiv
- 2 Abgebrochen durch Druckabfall
- 3 Test übersprungen
Wird der Test nicht manuell gestartet, sondern durch das Test Intervall, prüft das Gerät ob 180min vorher Wasser entnommen wurde. Wurde in diesem Zeitraum Wasser entnommen, dann wird der Status (DSV) auf den Wert 3 gesetzt und der Test erst wieder zum nächsten Zeitpunkt ausgeführt.
Bei Geräten mit Drucksensor wird der Test abgebrochen und die Absperrung wieder geöffnet sobald Wasser entnommen wird. Der Status wir dann auf 2 gesetzt.
Der Test Intervall kann über DRP eingestellt werden.
- 1 Der Test startet Täglich
- 2 Der Test startet Wöchentlich
- 3 Der Test startet Monatlich
Die Uhrzeit kann über DTT eingestellt werden. Die Uhrzeit wird als string im Format "HH:MM" übergeben.
Beispiel
- DTT = 04:00
- DRP = 1
Der Mikroleckage Test wird täglich um 04:00Uhr ausgeführt.
Eine Deaktivierung des Tests erfolgt in den Profilen in den man PMx auf false setzt.
Selbstlernphase
Beispiel Selbstlernphase für 7 Tage starten
GET /set/slp/7
{
"setSLP7":"OK"
}
Beispiel Erlerntes Volumen abrufen
GET /get/slv
{
"setSLV": 2500
}
Die Selbstlernphase ermittelt die die maximal Werte für Volumen, Zeit und Durchfluss in einem einstellbaren Zeitraum. Die Selbstlernphase wird für eine Zeit x gestartet und wird nach Ablauf beendet. Die Ergebnisse können während oder am Ende der Phase abgerufen werden.
Gültigkeit
TrioDFR LS | SafeTech + | |
---|---|---|
✓ | ✓ | |
Version | >v134 | >v134 |
Befehle
Befehl | Typ | Beschreibung | Wertebereich | GET | SET |
---|---|---|---|---|---|
SLP | int | Startet die Selbstlernphase mit der angegebenen Dauer in Tagen. Bei 0 wird die Selbstlernphase beendet | 0-28 | ✓ | ✓ |
SLV | int | Das ermittelte Volumen in L während der Selbstlernphase | 0-9000 | ✓ | X |
SLT | int | Die ermittelte Zeit in s während der Selbstlernphase | 0-90000 | ✓ | X |
SLF | int | Der ermittelte Durchfluss in l/h während der Selbstlernphase | 0-5000 | ✓ | X |
SLD | bool | Löscht die Werte wenn true gesendet wird | true | X | ✓ |
SLE | int | Die Restzeit in s einer aktiven Selbstlernphase | 0-2419200 | ✓ | X |
Netzwerk
Beispiel WLAN-Key des Netzwerks übermitteln
GET /set/wfk/Passwort
{
"setWFKPasswort": "OK"
}
Beispiel WLAN-SSID Einstellen
GET /set/WFC/SYR-WLAN
{
"setSYR-WLAN": "OK"
}
Beispiel Verbindungsstatus abfragen
GET /get/wfs
{
"getWFS": "2"
}
Beispiel Netzwerkparameter zurücksetzen
GET /set/wfd
{
"setWFD": "OK"
}
Gültigkeit
TrioDFR LS | SafeTech + | |
---|---|---|
✓ | ✓ | |
Version | >v134 | >v134 |
Befehle
Befehl | Typ | Beschreibung | Wertebereich | GET | SET |
---|---|---|---|---|---|
WFC | string | WLAN SSID | true | ✓ | ✓ |
WFD | SSID und Key Löschen | ✓ | ✓ | ||
WFK | string | WLAN Key | X | ✓ | |
WFL | json | Stellt eine Lister der Verfügbaren Netzwerke zur Verfügung | - | ✓ | X |
WFR | int | WLAN Signalstärke in % | 1-100 | ✓ | X |
WFS | int | WLAN Verbindungsstatus | 0-2 | ✓ | X |
WGW | string | WLAN IP | ✓ | X | |
WIP | string | WLAN Gateway | ✓ | X | |
EGW | string | Ethernet IP | ✓ | X | |
EIP | string | Ethernet Gateway | ✓ | X | |
MAC1 | string | MAC-Adresse WLAN Schnittstelle | ✓ | X | |
MAC2 | string | MAC-Adresse LAN Schnittstelle | ✓ | X |
Die Verbindung zu einem WLAN Netzwerk kann über die Befehle WFK und WFC aufgebaut werden.
Der Befehl WFK setzt den WLAN Key des Netzwerks
Der Befehl WFC setzt die SSID
Nach dem WFC gesetzt wurde wird der Verbindungsversuch gestartet.
Mit dem Befehl WFS kann der Verbindungsstatus der WLAN Schnittstelle ausgelesen werden.
- 0 nicht Verbunden
- 1 Verbindung wird aufgebaut
- 2 Verbunden
Um die Verbindungsdaten aus dem Gerät zu löschen wird der Befehl WFD verwendet. WFD bekommt keinen Wert übergeben set/WFD.
Sensorik & Statuswerte
Die Geräte stellen diverse Telemetrie und Status Werte bereit.
Gültigkeit
Befehle | TrioDFR LS | SafeTech+ |
---|---|---|
AVO | ✓ | ✓ |
BAR | X | ✓ |
BAT | ✓ | ✓ |
CEL | X | ✓ |
CND | X | ✓ |
FLO | ✓ | ✓ |
LTV | ✓ | ✓ |
NPS | ✓ | ✓ |
SRN | ✓ | ✓ |
VER | ✓ | ✓ |
VOL | ✓ | ✓ |
Befehle
Befehl | Typ | Beschreibung | Wertebereich | GET | SET |
---|---|---|---|---|---|
AVO | int | Volumen aktuelle Entnahme in ml | ✓ | X | |
BAR | int | Eingangsdruck in mbar | 0-16000 | ✓ | X |
BAT | int | Batteriespannung in 1/100 V | 0-1000 | ✓ | X |
CEL | int | Temperatur in °C | 0-1000 | ✓ | X |
CND | int | Leitwert in uS/cm | 0-5000 | ✓ | X |
FLO | int | Aktueller Durchfluss in l/h | 0-5000 | ✓ | X |
LTV | int | Letztes gezapftes Volumen in Litern | ✓ | X | |
NPS | int | Keine Turbinenimpulse seit.. in s | ✓ | X | |
SRN | string | Seriennummer des Gerätes | ✓ | X | |
VER | string | Firmware Version des Gerätes | ✓ | X | |
VOL | int | Kumulatives Volumen in Litern | ✓ | X |
Alarm Handling
Beispiel Abrufen des Alarmspeichers
GET /get/alm
{
"getALM":"ff,ff,ff,a3,ff,a6,ff,ff,a5,ff"
}
Beispiel Quittieren der Alarme
GET /set/ala/255
{
"setALA255":"OK"
}
Gültigkeit
TrioDFR LS | SafeTech + | |
---|---|---|
✓ | ✓ | |
Version | >v134 | >v134 |
Befehle
Befehl | Typ | Beschreibung | Wertebereich | GET | SET |
---|---|---|---|---|---|
ALA | hex | Abrufen des aktuellen Alarms | - | ✓ | X |
ALA | int | Quittieren des anliegenden Alarms | 255 | X | ✓ |
ALM | json | Abrufen der letzten 8 Alarme | - | ✓ | X |
WRN | hex | Abrufen der aktuellen Warnung | - | ✓ | X |
WRN | int | Quittieren der aktuellen Warnung | 255 | X | ✓ |
ALW | json | Abrufen der letzten 8 Warnungen | - | ✓ | X |
NOT | hex | Abrufen der aktuellen Notification | - | ✓ | X |
NOT | int | Quittieren der anliegenden Notification | 255 | X | ✓ |
ALN | json | Abrufen der letzten 8 Notifications | - | ✓ | X |
Die Geräte unterrichten den Anwender über Neuigkeiten, Warnungen sowie Alarme und Fehlfunktionen per Push-Nachricht in der App oder per Mail.
Dabei wird zwischen Alarmen, Warnungen und Notifications unterschieden.
- Alarme können sowohl aufgrund einer Leckage als auch durch systemkritische Fehler ausgelöst werden. Alarme führen immer zur Absperrung des Systems.
- Warnungen werden ausgelöst wenn Ereignisse eintreten welche den reibungslosen Betrieb gefährden. Beispielsweise wenn die Batterien am Ende ihrer Lebensdauer angelangt sind.
- Notifications dienen der Information des Anwenders, wird ein neues Update bereitgestellt oder die Filterrückspülung ist überfällig, so wird der Anwender in Kenntnis gesetzt.
Die Meldungspeicher der Geräte können zusätzlich per Befehl abgerufen werden. Die Meldung an erster Stelle des ausgegeben Arrays stellt immer die aktuellste Meldung dar.
Alarme
Alarm | Ursache | Beschreibung | Abhilfe |
---|---|---|---|
A1 | Endschalter | Die Absperrung kann nicht betätigt werden. Evtl. liegt eine Verschmutzung oder ein Defekt des Motors oder der Endschalter vor. Achtung: Eingeschränkter Leckageschutz! | Bitte prüfen Sie die Funktion indem Sie die Absperrung manuell betätigen. |
A2 | Motorstrom | Der Grenzwert für den Motorstrom wurde überschritten. Eventuell liegt eine Verschmutzung oder ein Defekt des Motors vor. | Bitte überprüfen sie die Funktion indem Sie die Absperrung manuell betätigen. |
A3 | Volumenleckage | Das maximal zulässige Volumen wurde überschritten. Evtl. liegt eine Volumenleckage vor. | Bitte beseitigen Sie die Leckage oder passen Sie die Schutzstufe an. Quittieren Sie den Alarm, um die Absperrung wieder zu öffnen. |
A4 | Zeitleckage | Die maximal zulässige Zeit wurde überschritten. Evtl. liegt eine Zeitleckage vor. | Bitte beseitigen Sie die Leckage oder passen Sie die Schutzstufe an. Quittieren Sie den Alarm, um die Absperrung wieder zu öffnen. |
A5 | Durchflussleckage | Der maximal zulässige Durchfluss wurde überschritten. Evtl. liegt eine Durchflussleckage z.B. Rohrbruch vor. | Bitte beseitigen Sie die Leckage oder passen Sie die Schutzstufe an. Quittieren Sie den Alarm, um die Absperrung wieder zu öffnen. |
A6 | Mikroleckageverdacht | Das Pulslimit wurde überschritten. Evtl. liegt eine Mikroleckage z.B. in der WC-Spülung vor. | Prüfen Sie ihre Installation auf Leckagen wie z.B. tropfende Auslaufarmaturen oder WC-Spülungen. |
A7 | Bodensensorleckage | Eine Leckage am Bodensensor wurde erkannt. | Bitte beseitigen Sie die Leckage und prüfen Sie den Bodensensor bzw. den Aufstellungsort. |
A8 | Störung Durchflusssensor | Es wurde über einen längeren Zeitraum keine Turbinenimpulse erfasst. Evtl. liegt eine Verschmutzung oder ein Defekt der Turbine oder des Sensors vor. Achtung: Eingeschränkter Leckageschutz! | Öffnen Sie eine Wasserentnahmestelle und überprüfen Sie, ob an der Steuerung (LED)Turbinenimpulse angezeigt werden. Verständigen Sie den Service. |
A9 | Störung Drucksensor | Der Drucksensor meldet keine Informationen. Evtl. liegt ein Defekt vor. | Bitte verständigen Sie den Service. |
AA | Störung Temperatursensor | Der Temperatursensor meldet keine Informationen. Evtl. liegt ein Defekt vor. | Bitte verständigen Sie den Service. |
AB | Störung Leitwertsensor | Der Leitwertsensor meldet keine Informationen. Evtl. liegt ein Defekt vor. | Bitte verständigen Sie den Service. |
AC | Störung Leitwertsensor | Der Leitwertsensor meldet keine Informationen. Evtl. liegt ein Defekt vor. | Bitte verständigen Sie den Service. |
AD | Erhöhte Wasserhärte | Der Grenzwert für die Wasserhärte wurde überschritten. | Der Einsatz einer Weichwasseranlage wird empfohlen. Bitte kontaktieren Sie den Service. |
FF | Kein Alarm | Es liegt kein Alarm im Alarmspeicher an. | Es sind keine weiteren Maßnahmen nötig. |
Warnungen
Warnung | Ursache | Beschreibung | Abhilfe |
---|---|---|---|
1 | Stromunterbrechung | Die Stromzufuhr wurde unterbrochen. | Bitte stellen Sie sicher, dass Ihr Gerät an einen unterbrechungsfreien Stromkreis angeschlossen ist. |
7 | Leckagewarnung | Das maximal zulässige Volumen wurde annähernd erreicht. | Bitte denken Sie daran rechtzeitig die Zapfstelle zu schließen und Quittieren Sie die Warnung. |
8 | Batterien erschöpft | Die Batterien sind erschöpft | Bitte wechseln Sie die Batterien |
FF | Kein Warnung | Es liegt keine Warnung im Warnungsspeicher an. | Es sind keine weiteren Maßnahmen nötig. |
Notifications
Notification | Ursache | Beschreibung | Abhilfe |
---|---|---|---|
1 | Neues Software Update Verfügbar! | Es steht ein neues Softwareupdate für Ihr Gerät zum Download bereit. | Bitte Installieren Sie das Softwareupdate, um einen einwandfreien Betrieb zu gewährleisten. |
4 | Neues Software Update installiert! | Es wurde eine neues Softwareupdate installiert. | Die Softwareupdates können Sie im Menü unter "Einstellungen / Softwareupdate" verwalten. |
FF | Kein Notification | Es liegt kein Notification im Notificationsspeicher an. | Es sind keine weiteren Maßnahmen nötig. |
SYR API Schlusswort
Nutzung
Der Nutzer erklärt sein Einverständnis zu dem nachfolgend aufgeführten Gewährleistungsausschluss und den Haftungsbeschränkungen, in dem er die API verwendet. Der Hersteller hat das Recht die API jederzeit zu aktualisieren oder zu ändern.
Gewährleistungsausschluss
Die API wird ohne Mängelgewähr, d.h. in ihrem jeweiligen Zustand und nach Verfügbarkeit ohne irgendeine Gewährleistung bereitgestellt. Der Hersteller schließt ausdrücklich sämtliche Gewährleistungen und Garantien aus, einschließlich der stillschweigenden Garantie in Bezug auf den gewöhnlichen Gebrauch, Verfügbarkeit und Sicherheit. Der Hersteller garantiert nicht, dass die API frei von Ungenauigkeiten, Fehlern, Bugs oder Unterbrechungen ist oder dass sie zuverlässig, einwandfrei, vollständig oder anderweitig valid ist. Die Nutzung der API erfolgt nach eigenem Ermessen und auf eigenes Risiko. Der Nutzer ist allein für alle Schäden verantwortlich, die aus der Verwendung der API hervorgehen.
Haftungsbeschränkung
Der Hersteller schließt jegliche Haftung soweit zulässig für indirekte oder beiläufig entstandene Schäden, Folgeschäden aus, die aus oder in Verbindung mit der Verwendung der API entstehen.
Support / Hilfestellung
Anmerkungen, Rückfragen und Wünsche bitte an IoT-Development@syr.de senden.
